センサーライト
LEDセンサライト調光タイプ LED一灯タイプ
LED調光による省エネ効果と真っ暗にならない安心感を両立

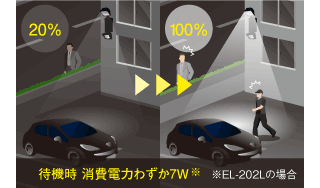

真っ暗にならない安心感。
夜間待機時も真っ暗にならないので、安心感が得られます。
常夜灯・防犯灯としても有効です。
水銀灯40Wとの比較で、約81％の削減効果※。
必要なときだけ明るくする調光動作だからこそ、省エネ効果も抜群。
【共通条件】電源電圧100V、年間点灯時間4,380時間、電気料金目安21円（税別）/kWh
【EL-202L条件】…センサ検知回数30回/日（夜間）、
20%点灯時間12時間/日（夜間）、
100%点灯時間1分間/回（夜間）、
待機時間12時間（昼間）
※動作モード②20→100％で使用の場合
電源仕様AC100V,AC200V共有。
供給電源はAC100Vだけでなく、AC200Vも可能。
AC200Vが多い事業所周りに最適です。
その他 特長
定格光束1,000 lm
動作モードは3パターン。
①0→100%，②20→100%，③60→100%。
自然な調光動作が可能です。
消費電力（最大）：17W。
周囲の明るさを判別する、昼夜判別機能（明るさセンサ）を装備。
調光時の点灯保持時間が選択可能
タイプ LEDセンサライト調光タイプ LED一灯タイプ
型 式 EL-101L
定格電圧 AC100V/200V 50/60Hz
消費電力 待機時（昼間）最大2W／待機時（夜間）2-9W／動作時（夜間）最大17W
使用温度範囲 －20～＋35℃
保護構造 IPX3（防雨形）
電源入力 キャブタイヤケーブル（2PNCT Φ0.75mm×2芯） 口出し線長さ約0.75m
接点出力
（昼夜判別無し） 無電圧接点出力（50Ｖ、0.1A） 1C接点
接点出力接続 スクリューレス端子台
質 量 1.7kg
材 質 ポリカーボネート、高密度ポリエチレン、ステンレス

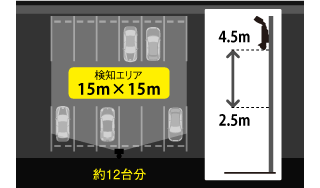

設置高 2.5/3.5/4.5m 切替（各取付高さに適した検知感度を設定）
設置場所 屋外ポール、壁面
動作表示
（赤色LED） 電源投入時（ウォームアップ時）：点灯 非検知時：点滅
検知時（昼間）：高速点滅 検知時（夜間）：点灯
付属品 検知マスキングプレート2種類、施工説明書
人感センサ部
調整可動範囲 左右各45°、上16°、下16°可変
検知エリア水平角度 150°（初期）/80°/ナロー（２列）
付属の検知エリアマスキングプレートにより切替
検知方式 パッシブインフラレッド方式（ツイン素子×２）
検知ゾーン数 84本
昼夜判別 照度センサ ボリューム調整
検知感度 中／高／超高 切替
付帯機能 温度補償回路（周囲温度に応じて検知感度を自動調整）
照明部
調整可動範囲 左右方向に約９０° 水平より上方向（仰角）30°～70°可変
LEDライト
（使用LED） 約14.5W × 1
器具光束 約1000 lm × 1
色温度 5700～6300K（COOL WHITE）
動作モード 人感センサ検知時点灯
①0→100％ ②20→100％ ③60→100％ ④フラッシング（動作テスト用）
調光タイマ １分／3分／5分／5秒（動作テスト用）
センサーライト
品質、性能が一段とアップ。より使いやすくより機能的に。
定格（ランプ)光束：1,600 lm
タイプ センサライト防犯タイプ
型 式 LA-10PRO(BL) LA-10PRO(S)
カラー ブラック シルバー
定格電圧 AC100V 50/60Hz
定格消費電力 待機時1W以下 動作時85W
検知方式 パッシブインフラレッド方式
昼夜判別機能 ボリューム
使用電球 JD85Wハロゲン球（JD110V85W HEP）
※指定以外の電球は使用しないでください
点灯モード センサ点灯モード／連続点灯モード切換
点灯時間 約5秒～5分
接点出力 －
使用温度範囲 －20～＋50℃
保護構造 IPX5（防噴流形）
コード長 約3m
バイス取付可能範囲 円柱Φ25～80ｍｍ・角柱25～100ｍｍ
外形寸法（mm） 幅113×高さ176×奥行き363
質 量 約940g
付属品 角柱・ポール取付用バイスプレート、検知エリアマスキングカバー、
ボールジョイント固定ネジ1本、防犯ステッカー1枚
消費電力（最大）：85W
動作状態がひと目で分かる動作表示灯を搭載。
センサ検知時に点灯する通常点灯以外に、連続点灯も設定可能。
周囲の明るさを判別する、昼夜判別機能（明るさセンサ）を装備。
検知エリアから出て消灯するまでの点灯時間の調整が可能。
電源コードは約3ｍ（電源プラグつき）。
ライトとセンサの角度が自由自在の2灯タイプ
定格（ランプ)光束：1,600 lm×2
消費電力（最大）：165W
動作状態がひと目で分かる動作表示灯を搭載。
センサ検知時に点灯する通常点灯以外に、連続点灯も設定可能。
周囲の明るさを判別する、昼夜判別機能（明るさセンサ）を装備。
検知エリアから出て消灯するまでの点灯時間の調整が可能。
電源コードは約3ｍ（電源プラグつき）
タイプ センサライト防犯タイプ
型 式 LA-21
定格電圧 AC100V 50/60Hz
定格消費電力 待機時1W 動作時165W
検知方式 パッシブインフラレッド方式
昼夜判別機能 ボリューム
使用電球 JD100Wハロゲン球（JD110V85W HEP（100W型））×2
点灯モード センサ点灯モード、連続点灯モード切換
点灯時間 約5秒～5分可変
接点出力 －
使用温度範囲 －15～＋40℃
保護構造 IP44（防沫形）
コード長 約3m
バイス取付可能範囲 円柱Φ25～80ｍｍ・角柱25～100ｍｍ
外形寸法（mm） 幅320×高さ218×奥行き154
質 量 約1,300g
